Stator - 5 fils - Vespa PX 125/150/200 Arcobaleno, frein à disque, Millenium

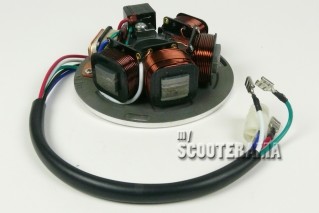

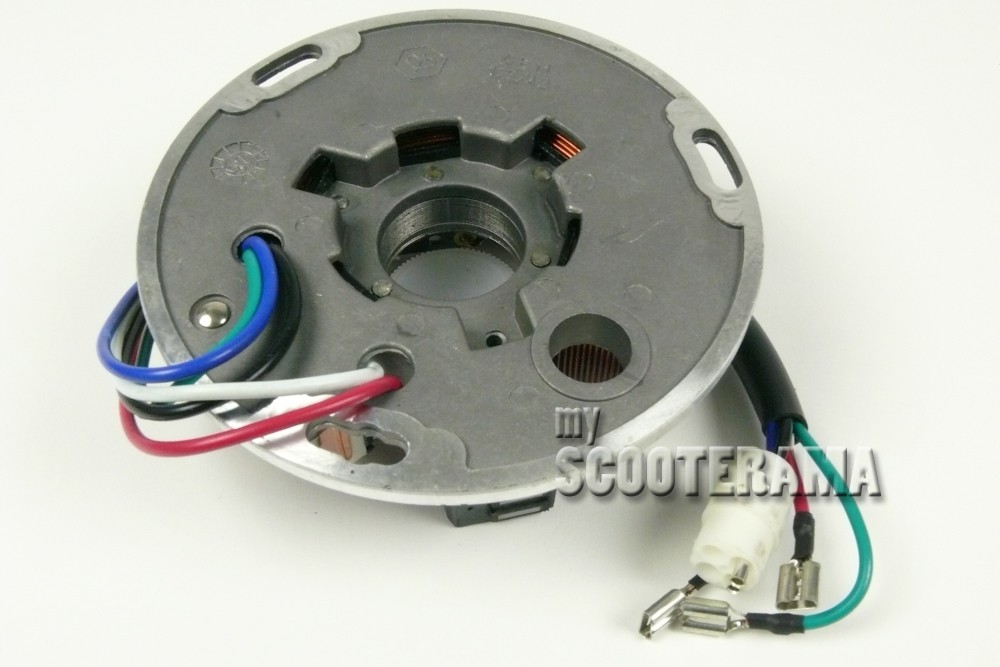

Plateau de bobines avec capteur d'allumage avec 5 bobines, 5 fils dont 2 avec la fiche.

Ce stator est aussi compatible pour les PX produit depuis 2011, mais le stator d'origine sur ces modèles récents est très différents et des MODIFICATIONS SERONT NECESSAIRES.

BIEN VERIFIER SON AVANCE A L'ALLUMAGE AVEC UNE LAMPE STROBOSCOPIQUE

Calage:
125 et 150cc: position IT
200cc: position A

TESTER VOTRE CAPTEUR:
Toujours pratique, parce que ça ne sert à rien de changer une pièce qui n'a pas besoin d'etre changé:

- Débrancher les fils blanc et rouge au niveau du boitier d'allumage (C.D.I)
- Relier les deux cosses (blanc et rouge) à un ohmmètre - plage de lecture de 1 à 1000 ohm)
- Lire la valeur de résistance qui doit etre de 110 ohm (+ ou - 5 ohm) à 20 degrès celsius

Si l'ohmmètre enregistre une valeur infinie, le bobinage du capteur est coupé. Si la valeur est nulle, le bobinage est court-circuité.
Dans les deux cas, le capteur doit etre remplacé.

TESTER VOS BOBINES:
entre le blanc et la masse 0 ohm
entre rouge et blanc (capteur) environ 115 ohm
entre vert et blanc (alim CDI) environ 500 ohm

D'origine pour:
Vespa PX125E ARCOBALENO VNX2T
Vespa PX 125 VNX1T à partir de 1998
Vespa P150X VLX1T 345649->
Vespa PX150E ARCOBALENO VLX1T
Vespa PX150 VLX1T à partir de 1998
Vespa PX200E VSX1T 73972->
Vespa PX200E ARCOBALENO VSX1T
Vespa PX200 VSX1T à partir de 1998
Vespa PX Millenium ZAPM
Vespa PX Frein à disque,

PX125 E, PX 150E, PX200 E, Arcobaleno, Millenium, Frein à disque, COSA

OEM 217866
